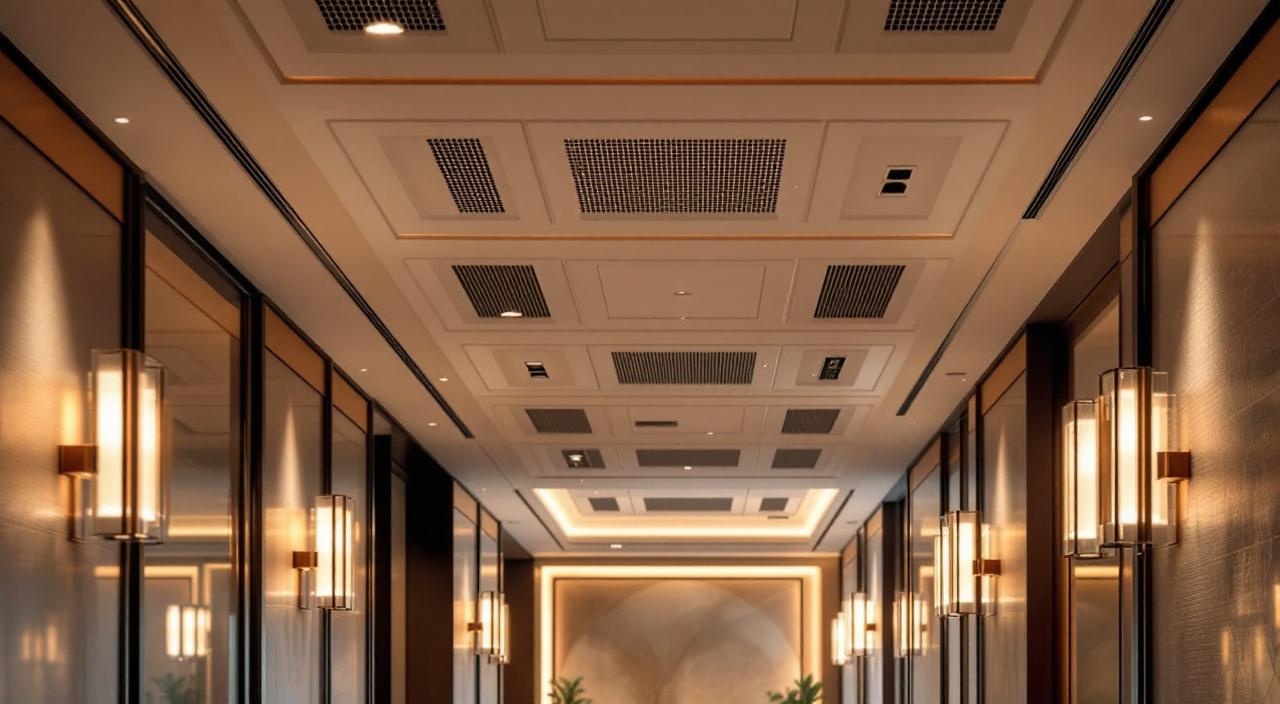

Quando o projeto de áudio envolve dezenas de alto-falantes espalhados por centenas de metros de cabos — corredores de hotel, lounges de clube, áreas comuns de condomínio, restaurantes, escritórios corporativos — a solução que o mercado profissional adota há décadas é o sistema de distribuição em alta tensão: o chamado sistema 70V (ou 100V na Europa).
A lógica é a mesma que justifica a transmissão de energia elétrica em alta tensão por longas distâncias: menor corrente, menos perda no cabo, maior flexibilidade de layout.
Como o sistema 70V funciona
Em um sistema convencional de áudio (low-impedance), o amplificador opera com cargas de 4 a 16 ohms e a impedância total dos alto-falantes em paralelo precisa ser calculada cuidadosamente. Cada alto-falante adicionado altera a carga e pode sobrecarregar o amplificador.
No sistema 70V, o amplificador eleva o sinal de áudio para 70 volts RMS. Cada alto-falante tem um transformador de entrada que converte a tensão de volta para o nível adequado ao driver do speaker. Isso cria uma arquitetura de distribuição onde:
- Alto-falantes podem ser adicionados ou removidos sem alterar a impedância total
- Cabos de menor bitola podem ser usados em longas distâncias sem perda significativa de qualidade
- Cada alto-falante tem seu próprio nível de potência ajustável (o transformador geralmente tem taps de 1W, 2W, 4W, 8W)
- A carga total para o amplificador é simplesmente a soma das potências individuais
Vantagens práticas em instalações reais
Comprimento de cabo sem restrições práticas: Um sistema 8-ohm convencional começa a perder qualidade com cabos acima de 15 a 20 metros. O sistema 70V permite cabos de 300 metros ou mais com perda mínima — o que torna viável cobrir uma ala inteira de hotel com um único amplificador.
Flexibilidade de layout: Adicionar um novo ponto de som em 70V é simples — conecta-se em paralelo no cabo existente, ajusta-se o tap de potência do transformador e pronto. Não há recálculo de impedância nem risco de sobrecarga.
Controle de volume por zona: Cada alto-falante ou grupo de alto-falantes pode ter um atenuador de volume individual, permitindo que diferentes ambientes tenham níveis independentes sem processadores adicionais complexos.
Compatibilidade com emergência: Sistemas 70V são facilmente integrados com sistemas de SPDA (alarme de incêndio) para evacuação. O mesmo cabeamento que distribui música pode transmitir alertas de emergência com prioridade de sinal.
Quando o 70V é a escolha certa
O sistema 70V brilha em instalações onde:
- Há mais de 8 a 10 alto-falantes por zona
- Os cabos percorrem distâncias acima de 30 metros
- A flexibilidade de expandir futuramente é importante
- O ambiente é comercial ou semi-comercial (hotel, clube, restaurante, academia, condomínio, escritório)
Para instalações residenciais convencionais com até 4 a 6 zonas e distâncias curtas, sistemas de baixa impedância com amplificadores multi-zona são geralmente mais adequados pela simplicidade e pelo custo.
Em residências de grande porte — mansões com 15 ou mais ambientes, propriedades rurais, casas de praia com estrutura de clube — o 70V começa a fazer sentido pela escalabilidade.
Qualidade de áudio no sistema 70V
Uma crítica histórica ao sistema 70V é a degradação de qualidade pelos transformadores. Em sistemas de qualidade inferior, isso é verdade — transformadores baratos comprimem a resposta de frequência e introduzem distorção.
Em instalações profissionais com transformadores de qualidade (Denon Commercial, TOA, Apart Audio, QSC), a diferença de qualidade é mínima e imperceptível para uso em background music, anúncios e sonorização ambiental.
Para ambientes onde a qualidade de reprodução é crítica — salão de concertos, home theater, sala de escuta — o sistema de baixa impedância convencional ainda é superior. O 70V não foi projetado para audiofilia, mas para praticidade e escala.
Integração com automação e controle por IP
Amplificadores 70V modernos têm interfaces de controle por IP ou RS-232, permitindo integração completa com sistemas de automação predial. Volume, seleção de fonte, equalização e status do sistema podem ser controlados remotamente — o que é essencial em grandes instalações onde o rack de áudio fica em uma sala técnica distante dos ambientes de uso.
Em resumo
- Cada alto-falante tem transformador com tap de potência ajustável — adicionar ou remover pontos não altera a impedância total do amplificador
- Cabos de até 300 metros são viáveis sem perda significativa — um amplificador pode cobrir uma ala inteira de hotel
- Adicionar pontos futuros é simples: conectar em paralelo e ajustar o tap, sem recalcular impedância
- O mesmo cabeamento que distribui música pode transmitir alertas de evacuação com prioridade de sinal em emergências
- Qualidade de áudio é adequada para sonorização ambiental; para audiofilia, o sistema low-impedance convencional ainda é superior
Sobre a INBUILD
Especialistas em automação residencial, home theater, redes e segurança para residências e empreendimentos de alto padrão no litoral de Santa Catarina.
Conhecer a INBUILDO olhar da INBUILD
Na INBUILD, especificamos sistemas 70V para projetos que precisam de escala e flexibilidade: hotéis, clubes, condomínios de grande porte, restaurantes e residências acima de 15 ambientes. O critério de escolha entre 70V e sistema convencional é técnico — depende da distância dos cabos, do número de pontos e do nível de qualidade de reprodução exigido em cada ambiente. Projetos bem dimensionados desde o início evitam a troca prematura de equipamentos quando a instalação cresce.
